###### SINGLE PLATE CHECK VALVE

![SINGLE PLATE CHECK VALVE](https://info.chuankok.com/hubfs/AF%20Hydro/Valves%20Dimension/Check%20Valves/1-single.png "SINGLE PLATE CHECK VALVE")

Material List

| No | Part Name | Material |
| --- | --- | --- |
| 1 | Body | CF8M/SS316 |
| 2 | O-Ring | Viton |
| 3 | Disc | SS316 |
| 4 | Washer | CF8M/SS316 |
| 5 | Bolt | SS316 |
| 6 | Eye Bolt | SS316 |

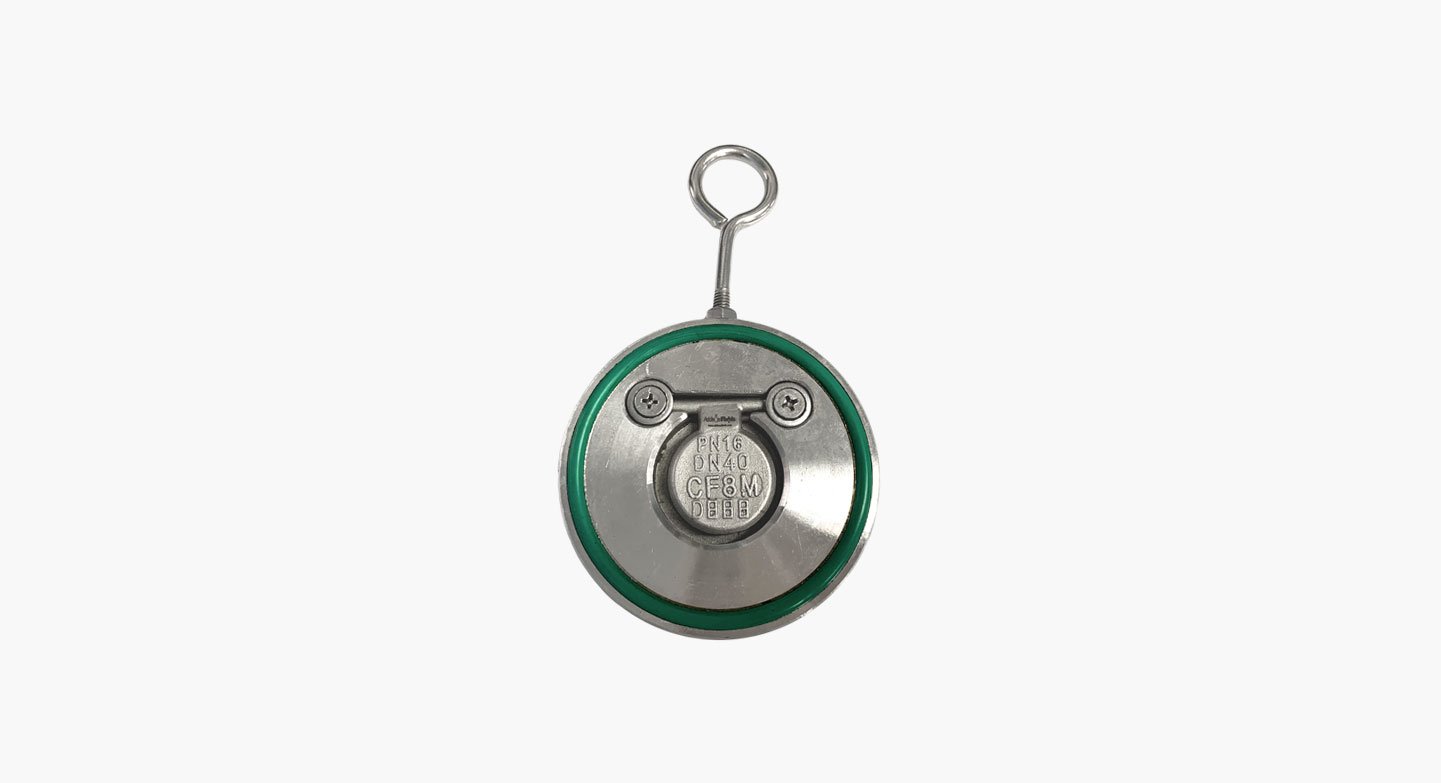

![SINGLE PLATE CHECK VALVE](https://info.chuankok.com/hs-fs/hubfs/AF%20Hydro/Product/Valves/Check%20Valve/Single1.jpg?width=1441&height=783&name=Single1.jpg "SINGLE PLATE CHECK VALVE")

Wafer Connection Dimension List

| Size | SKU No. | DN | ØD | ØD1 | ØD2 | L |
| --- | --- | --- | --- | --- | --- | --- |
| 2" | VL-S-SC-W-200-32 | 50 | 93 | 109 |  30 | 16 |
| 2 1/2" | VL-S-SC-W-200-40 | 65 | 113.8 | 129 |  40 | 17 |
| 3" | VL-S-SC-W-200-48 | 80 | 128 | 144 |  46 | 17 |
| 4" | VL-S-SC-W-200-64 | 100 | 144.5 | 164 |  71 | 18 |
| 5" | VL-S-SC-W-200-80 | 125 | - | 190 |  91 | 19 |
| 6" | VL-S-SC-W-200-96 | 150 | - | 226 |  110 | 19 |

[SHOP THIS NOW >>](https://www.afhydro.com/product-page/single-plate-check-valve)

---
